03 - Attribute Set

本文主要说明了UE5中Gameplay技能系统(Gameplay Ability System, GAS)中属性Attribute的相关内容。

概述

GAS使用游戏属性(Gameplay Attributes)计算和修改与游戏相关的浮点值。GAS中的Actor将它们的游戏属性存储在一个属性集(Attribute Set)中，该属性集有助于管理各属性与GAS中其他组件之间的交互（例如限定数值范围，值变更等），并将自身注册到Actor的ASC中。

常用操作

定义Attribute

通过FGameplayAttributeData类保存游戏属性，它主要由两个值描述：

• 默认值 Base Value：在较长时间内保持固定的默认值；
• 当前值 Current Value：大多数计算和逻辑中会使用的当前值；

此外，GAS提供了一些访问器宏以简化单个游戏属性的访问操作。以Aura项目为例，一个游戏属性的定义如下：

AuraAttributeSet.h点击展开/折叠代码

// ...

// 游戏属性访问器宏
#define AURA_ATTRIBUTE_ACCESSORS(ClassName, PropertyName) \
    GAMEPLAYATTRIBUTE_PROPERTY_GETTER(ClassName, PropertyName) \
    GAMEPLAYATTRIBUTE_VALUE_GETTER(PropertyName) \
    GAMEPLAYATTRIBUTE_VALUE_SETTER(PropertyName) \
    GAMEPLAYATTRIBUTE_VALUE_INITTER(PropertyName)

// ...

UCLASS()
class AURA_API UAuraAttributeSet : public UAttributeSet
{
    // ...
public:
    UPROPERTY()
    FGameplayAttributeData Health;
    AURA_ATTRIBUTE_ACCESSORS(UAuraAttributeSet, Health)
    // ...
}

这样就能在外部调用GetHealthAttribute()和Get/Set/InitHealth()了。

初始化Attribute

通过访问器宏

上文定义的访问器宏ATTRIBUTE_ACCESSORS中提供了Attribute的初始化函数InitXXX()，可以使用该函数为Attribute进行简单的初始化。

通过Data Table

还可通过Data Table来初始化Attribute，这需要我们创建一个行类型为AttributeMetaData的Data Table，填写相关初始化信息，并最终在编辑器里目标Actor的ASC中进行绑定。

首先看看表初始化信息的填写，它主要填写如下内容：

• Row Name：要初始化的属性名，填写属性集名.属性名；
• Base Value：该属性的默认值；
• Min/Max Value：该属性的最小/最大值；
• Can Stack：该属性是否可堆叠；

Ps：可以通过导入.csv表格的方式快速填写初始化信息。

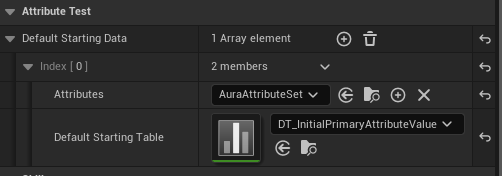

然后就是编辑器上对ASC的操作，需要选中目标Actor的ASC，在Attribute Test -> Default Starting Data中添加属性集和它对应的Data Table：

通过GE

还能通过GE初始化Attribute，这需要我们定义一个用于初始化Attribute的GE，并在Ability System初始化后将GE施加到目标Actor上。

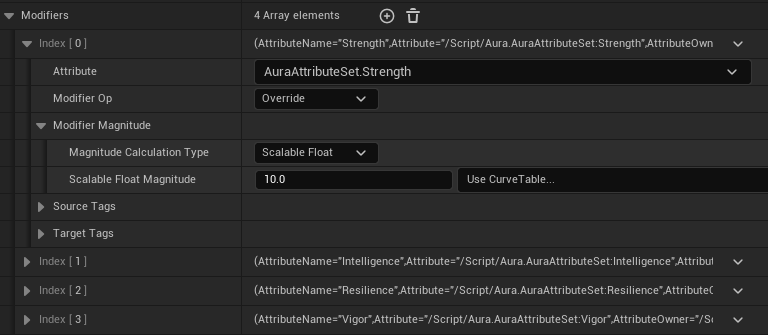

例如在Aura项目中，首先定义用于初始化主角Aura首要属性的GEGE_AuraPrimaryAttributes，它通过Modifier初始化主角的4个属性：

然后在Ability System初始化后对主角施加该GE即可：

AuraCharacter.cpp点击展开/折叠代码

// AuraCharacterBase 是 AuraCharacter 的基类, 这里直接把实现搬过来
void AAuraCharacterBase::InitPrimaryAttributes() const
{
    checkf(IsValid(GetAbilitySystemComponent()), TEXT("[%hs] ASC is null!"), __FUNCTION__);
    checkf(IsValid(InitPrimaryAttrGEClass), TEXT("[%hs] InitPrimaryAttrGEClass is null, plz fill it in editor"),
           __FUNCTION__);

    const FGameplayEffectContextHandle GEContextHandle = GetAbilitySystemComponent()->MakeEffectContext();
    const FGameplayEffectSpecHandle GESpecHandle = GetAbilitySystemComponent()->MakeOutgoingSpec(
        InitPrimaryAttrGEClass, 1.f, GEContextHandle);
    GetAbilitySystemComponent()->ApplyGameplayEffectSpecToTarget(*GESpecHandle.Data, GetAbilitySystemComponent());
}

void AAuraCharacter::InitAbilitySystem()
{
    Super::InitAbilitySystem();

    AAuraPlayerState* AuraPlayerState = GetPlayerState<AAuraPlayerState>();
    checkf(AuraPlayerState, TEXT("Can't get AuraPlayerState !!!"));
    AuraAbilitySystemComponent = CastChecked<UAuraAbilitySystemComponent>(AuraPlayerState->GetAbilitySystemComponent());
    AuraAbilitySystemComponent->InitAbilityActorInfo(AuraPlayerState, this);
    AuraAbilitySystemComponent->OnAbilityActorInfoSet();

    AuraAttributeSet = CastChecked<UAuraAttributeSet>(AuraPlayerState->GetAttributeSet());

    InitPrimaryAttributes();
}

启用网络同步

要想给一个属性启用网络同步，需要完成如下步骤：

1. 在UPROPERTY()中添加ReplicatedUsing = OnRep_XXXX，并声明签名为void OnRep_XXXX(const FGameplayAttributeData& OldValue);的函数；
2. 实现上述函数，其中包含GAMEPLAYATTRIBUTE_REPNOTIFY(UAttributeSet, XXXX, OldValue);，以负责该属性在GAS中的网络同步；
3. 重写GetLifetimeReplicatedProps()函数，其中包含DOREPLIFETIME_CONDITION_NOTIFY(UAttributeSet, XXXX, COND_None, REPNOTIFY_Always)，以负责该属性的网络同步；

例如在Aura中，属性Health的网络同步实现如下：

AuraAttributeSet.h点击展开/折叠代码

UCLASS()
class AURA_API UAuraAttributeSet : public UAttributeSet
{
public:
    UPROPERTY(BlueprintReadOnly, ReplicatedUsing = OnRep_Health, Category = "Vital Attributes")
    FGameplayAttributeData Health;
    AURA_ATTRIBUTE_ACCESSORS(UAuraAttributeSet, Health)

    virtual void GetLifetimeReplicatedProps(TArray<class FLifetimeProperty>& OutLifetimeProps) const override;

    UFUNCTION()
    void OnRep_Health(const FGameplayAttributeData& OldHealth) const;
}

AuraAttributeSet.cpp点击展开/折叠代码

void UAuraAttributeSet::GetLifetimeReplicatedProps(TArray<class FLifetimeProperty>& OutLifetimeProps) const
{
    Super::GetLifetimeReplicatedProps(OutLifetimeProps);

    // _NOTIFY 会触发对应变量的OnRep_函数
    DOREPLIFETIME_CONDITION_NOTIFY(UAuraAttributeSet, Health, COND_None, REPNOTIFY_Always);
}

void UAuraAttributeSet::OnRep_Health(const FGameplayAttributeData& OldHealth) const
{
    GAMEPLAYATTRIBUTE_REPNOTIFY(UAuraAttributeSet, Health, OldHealth);
}

定义Attribute值改变时的回调函数

有时需要自定义Attribute值改变时的逻辑，这需要我们实现ASC的委托GameplayAttributeValueChangeDelegate，具体步骤如下：

1. 定义值改变的回调函数void OnXXXChanged(const FOnAttributeChangeData& Data)；
2. 在对应ASC中获取委托ASC->GetGameplayAttributeValueChangeDelegate(AttributeSet->GetXXXAttribute())；
3. 给获取到的委托绑定该回调函数；

例如在Aura中，在属性Health的值改变时需要通知UI进行对应变化，它的回调函数实现如下：

AuraOverlayWidgetController.h点击展开/折叠代码

DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnAttributeChangedSignature, float, NewValue);

UCLASS(Blueprintable, BlueprintType)
class AURA_API UAuraOverlayWidgetController : public UAuraWidgetController
{
    GENERATED_BODY()

public:
    UPROPERTY(BlueprintAssignable, Category = "GAS|Attributes")
    FOnAttributeChangedSignature OnHealthChanged;

    virtual void BindDelegateCallbackFunctions() override;

protected:
    void OnHealthChangedCallback(const FOnAttributeChangeData& Data) const;
};

AuraOverlayWidgetController.cpp点击展开/折叠代码

void UAuraOverlayWidgetController::BindDelegateCallbackFunctions()
{
    AuraAbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetHealthAttribute()).
                                AddUObject(this, &UAuraOverlayWidgetController::OnHealthChangedCallback);
}

void UAuraOverlayWidgetController::OnHealthChangedCallback(const FOnAttributeChangeData& Data) const
{
    OnHealthChanged.Broadcast(Data.NewValue);
}

常用函数

PreAttributeChange()

可重写函数void PreAttributeChange(const FGameplayAttribute& Attribute, float& NewValue)，该函数在Attribute的当前值改变前触发，可实现在该Attribute的当前值改变前的一些操作，最常见的就是Clamp操作。

例如在Aura项目中，该函数主要用于属性值在改变前的Clamp操作：

AuraAttributeSet.cpp点击展开/折叠代码

void UAuraAttributeSet::PreAttributeChange(const FGameplayAttribute& Attribute, float& NewValue)
{
    Super::PreAttributeChange(Attribute, NewValue);

    // 在Attribute的Current Value改变前进行Clamp操作
    if (Attribute == GetHealthAttribute())
    {
        NewValue = FMath::Clamp(NewValue, 0.f, GetMaxHealth());
    }
}

PostGameplayEffectExecute()

可重写函数void PostGameplayEffectExecute(const struct FGameplayEffectModCallbackData& Data)，该函数在GE执行后调用，可以在Data中获取许多GAS中的信息。

例如在Aura项目中，主要通过该函数获取GE的Source Actor和Target Actor：

AuraAttributeSet.cpp点击展开/折叠代码

void UAuraAttributeSet::PostGameplayEffectExecute(const struct FGameplayEffectModCallbackData& Data)
{
    Super::PostGameplayEffectExecute(Data);

    // 获取Source和Target的相关信息
    FEffectProperties EffectProperties;
    SetEffectProperties(Data, EffectProperties);
}

void UAuraAttributeSet::SetEffectProperties(const struct FGameplayEffectModCallbackData& Data, FEffectProperties& Props)
{
    Props.EffectContextHandle = Data.EffectSpec.GetContext();

    // Source: 引发GE的Actor
    Props.SourceASC = Props.EffectContextHandle.GetOriginalInstigatorAbilitySystemComponent();
    if (IsValid(Props.SourceASC) &&
        Props.SourceASC->AbilityActorInfo.IsValid() &&
        Props.SourceASC->AbilityActorInfo->AvatarActor.IsValid())
    {
        Props.SourceAvatarActor = Props.SourceASC->GetAvatarActor();
        Props.SourceController = Props.SourceASC->AbilityActorInfo->PlayerController.Get();
        if (Props.SourceController == nullptr && Props.SourceAvatarActor != nullptr)
        {
            if (const APawn* SourcePawn = Cast<APawn>(Props.SourceAvatarActor))
            {
                Props.SourceController = SourcePawn->GetController();
            }
        }
        Props.SourceCharacter = Props.SourceController->GetCharacter();
    }

    // Target: 被GE施加效果的Actor
    if (Data.Target.AbilityActorInfo.IsValid() && Data.Target.AbilityActorInfo->AvatarActor.IsValid())
    {
        Props.TargetAvatarActor = Data.Target.GetAvatarActor();
        Props.TargetController = Data.Target.AbilityActorInfo->PlayerController.Get();
        Props.TargetCharacter = Props.TargetController->GetCharacter();
        Props.TargetASC = UAbilitySystemBlueprintLibrary::GetAbilitySystemComponent(Props.TargetAvatarActor);
    }
}

参考资料

• 虚幻引擎的Gameplay技能系统 | 虚幻引擎 5.6 文档 | Epic Developer Community
• Course: Unreal Engine 5 - Gameplay Ability System - Top Down RPG | Udemy
