04 - Gameplay Effect

本文主要说明了UE5中Gameplay技能系统(Gameplay Ability System, GAS)中有关Gameplay Effect的相关内容。

概述

GAS使用GE来改变目标Actor的Attribute值或Gameplay Tags，它由一组改变Actor属性的函数库组成，包括一些立即效果（如施加伤害）和持续性效果（如中毒）。Gameplay Effect（后文简称GE）属于UE5中的静态资产，因此不能在运行时改变它的相关配置；而Gameplay Effect Spec（后文简称GESpec）则是GE的运行时版本，它是封装GE和相关工具函数的实例，在运行时很有用。

配置项

GE的常用配置项如下：

Duration

该配置项可设置GE的持续时间，是否可重复以及重复周期。具体可设置成如下三项：

1. Instant：让GE立即生效；
2. Has Duration：让GE持续生效一段时间，时间到后去除；
3. Infinite：让GE无限持续生效，只有主动移除它才会失效；

其中Instant选项会永久改变受影响Attribute的基础值；后两个选项则是会暂时改变受影响Attribute的当前值，且可撤回，只有修改周期Period后才永久改变受影响Attribute的基础值。

Component

组件可赋予GE各种各样的行为，具体可添加的组件如下：

• UChanceToApplyGameplayEffectComponent：让GE变成概率施加；
• UBlockAbilityTagsGameplayEffectComponent：负责阻止基于Gameplay Tags激活的Gameplay Ability，针对拥有GE的目标Actor；
• UAssetTagsGameplayEffectComponent：让GE资产拥有Tags，不会转移至任何Actor；
• UAdditionalEffectsGameplayEffectComponent：添加附加的GEs，它们可在特定条件下激活（或无条件）；
• UTargetTagsGameplayEffectComponent：将Tags授予GE的目标或拥有者Actor；
• UTargetTagRequirementsGameplayEffectComponent：特定对目标（GE的拥有者）Tags的需求，并据此决定该GE是否施加或继续执行；
• URemoveOtherGameplayEffectComponent：基于特定条件，移除其他GE；
• UCustomCanApplyGameplayEffectComponent：负责配置CustomApplicationRequirement函数，确认该GE是否应被施加；
• UImmunityGameplayEffectComponent：负责阻止其他GESpec的施加；

Modifier

GE通过Modifier来改变目标Actor属性值，它的配置项主要有计算符号Modifier Op和计算类型Modifier Magnitude。

计算符号 Modifier Op

计算符号如下所示：

• Add：加法
• Multiply：乘法
• Divide：除法
• Override：直接覆盖

计算类型 Modifier Magnitude

计算类型则如下所示：

• Scalable Float：硬编码值或曲线上某点的值
• Attribute Based：基于Source或Target的属性计算值
• Custom Calculation Class：继承UGameplayModMagnitudeCalculation类，自定义值的计算

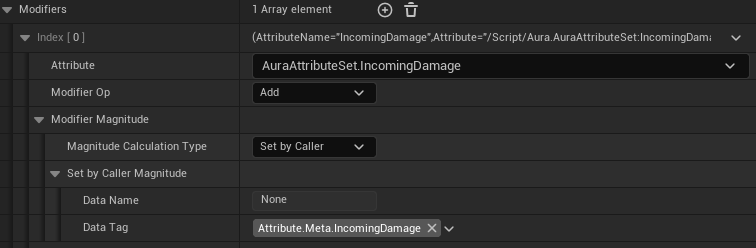

• Set by Caller：在运行时由GESpec对值进行设置

我们常用的是第二和第三种计算类型：

Attribute Based

该计算类型可以基于Source或Target的属性值计算要修改属性的值，计算公式为：

$$\nonumber \mathrm{Value =Coefficient \times (PreMultiplyAdditiveValue \ + \ \text{要参考的属性值}) \ + \ PostMultiplyAdditiveValue}$$

该计算类型主要有如下配置项：

• Coefficient、PreMulplyAdditiveValue 和 PostMultiplyAdditiveValue：参与上述计算公式的配置项，可以是一个值，也可以是一个曲线；
• Backing Attribute：此项是要参考的属性的相关设置，包含属性名，属性来源对象和是否快照snapshot。如果需要快照，那么参考的属性值在该GE应用时及以后均被确定；如果不需要快照，那么参考的属性值将会实时读取；

Custom Calculation Class

如果基于Actor属性的计算无法满足需求，可以选择该计算类型，它通过继承UGameplayModMagnitudeCalculation类（后文简称MMC类），重写float CalculateBaseMagnitude_Implementation()函数以自定义属性值的计算（例如获取其他Actor的属性和它的变量来计算该属性值）。

例如在Aura项目中，主角Aura的MaxHealth属性基于如下公式计算：

$$\nonumber \mathrm{MaxHealth = 80.0 + 2.5 \times Vigor + 10.0 \times PlayerLevel}$$

可以发现，MaxHealth属性依赖于参考属性Vigor和玩家等级变量PlayerLevel，适合通过该计算类型计算。相关MMC类代码如下：

MaxHealthMMC.h点击展开/折叠代码

UCLASS()
class AURA_API UMaxHealthMMC : public UGameplayModMagnitudeCalculation
{
	GENERATED_BODY()

public:
	UMaxHealthMMC();

	virtual float CalculateBaseMagnitude_Implementation(const FGameplayEffectSpec& Spec) const override;

private:
	FGameplayEffectAttributeCaptureDefinition VigorDef;
};

MaxHealthMMC.cpp点击展开/折叠代码

UMaxHealthMMC::UMaxHealthMMC()
{
	// 1.初始化要捕获的Attribute信息:
	VigorDef.AttributeToCapture = UAuraAttributeSet::GetVigorAttribute();
	VigorDef.AttributeSource = EGameplayEffectAttributeCaptureSource::Target;
	VigorDef.bSnapshot = false;
	// 2.将该Attribute信息加入要捕获的Attribute数组中
	RelevantAttributesToCapture.Add(VigorDef);
}

float UMaxHealthMMC::CalculateBaseMagnitude_Implementation(const FGameplayEffectSpec& Spec) const
{
	// 获取Source Actor和Target Actor的GameplayTags待用
	const FGameplayTagContainer* SourceTags = Spec.CapturedSourceTags.GetAggregatedTags();
	const FGameplayTagContainer* TargetTags = Spec.CapturedTargetTags.GetAggregatedTags();

	// 用于获取参考Attributes值函数的参数
	FAggregatorEvaluateParameters EvalParams;
	EvalParams.SourceTags = SourceTags;
	EvalParams.TargetTags = TargetTags;

	// 获取目标Attribute值
	float TargetVigorValue = 0.f;
	GetCapturedAttributeMagnitude(VigorDef, Spec, EvalParams, TargetVigorValue);

	// 自定义计算: MaxHealth = 80.0 + 2.5 * Vigor + 10.0 * PlayerLevel
	TargetVigorValue = FMath::Max<float>(TargetVigorValue, 0.f);
	float MaxHealth = 0.f;
	if (UObject* Player = Spec.GetContext().GetSourceObject();
		Player && Player->Implements<UCombatInterface>())
	{
		const TScriptInterface<ICombatInterface> PlayerCombatInterface = TScriptInterface<ICombatInterface>(Player);
		const int32 PlayerLevel = PlayerCombatInterface->GetActorLevel();
		MaxHealth = 80.f + 2.5f * TargetVigorValue + 10.f * PlayerLevel;
	}
	else
	{
		UE_LOG(LogTemp, Error, TEXT("[%hs] Target actor is not player (Not implements ICombatInterface)"), __FUNCTION__);
	}

	return MaxHealth;
}

其中：

• 为了获取Aura参考属性Vigor，要定义并初始化属性描述相关信息FGameplayEffectAttributeCaptureDefinition，并将其加入要捕获Attribute数组RelevantAttributesToCapture中；
• 在MMC计算函数中，通过GetCapturedAttributeMagnitude()获取要参考的Attribute信息，最终返回计算好的float类型的MaxHealth值；

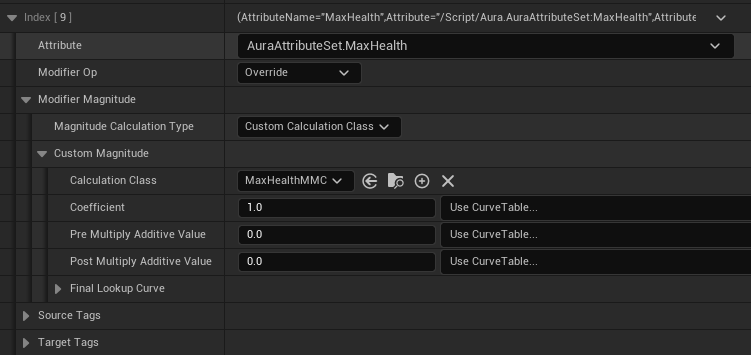

实现MMC类后，就能在编辑器中编辑相关GE了：

多个Modifier的执行顺序

如果一个GE中有多个Modifier，执行顺序为该数组的索引顺序（从小到大）。

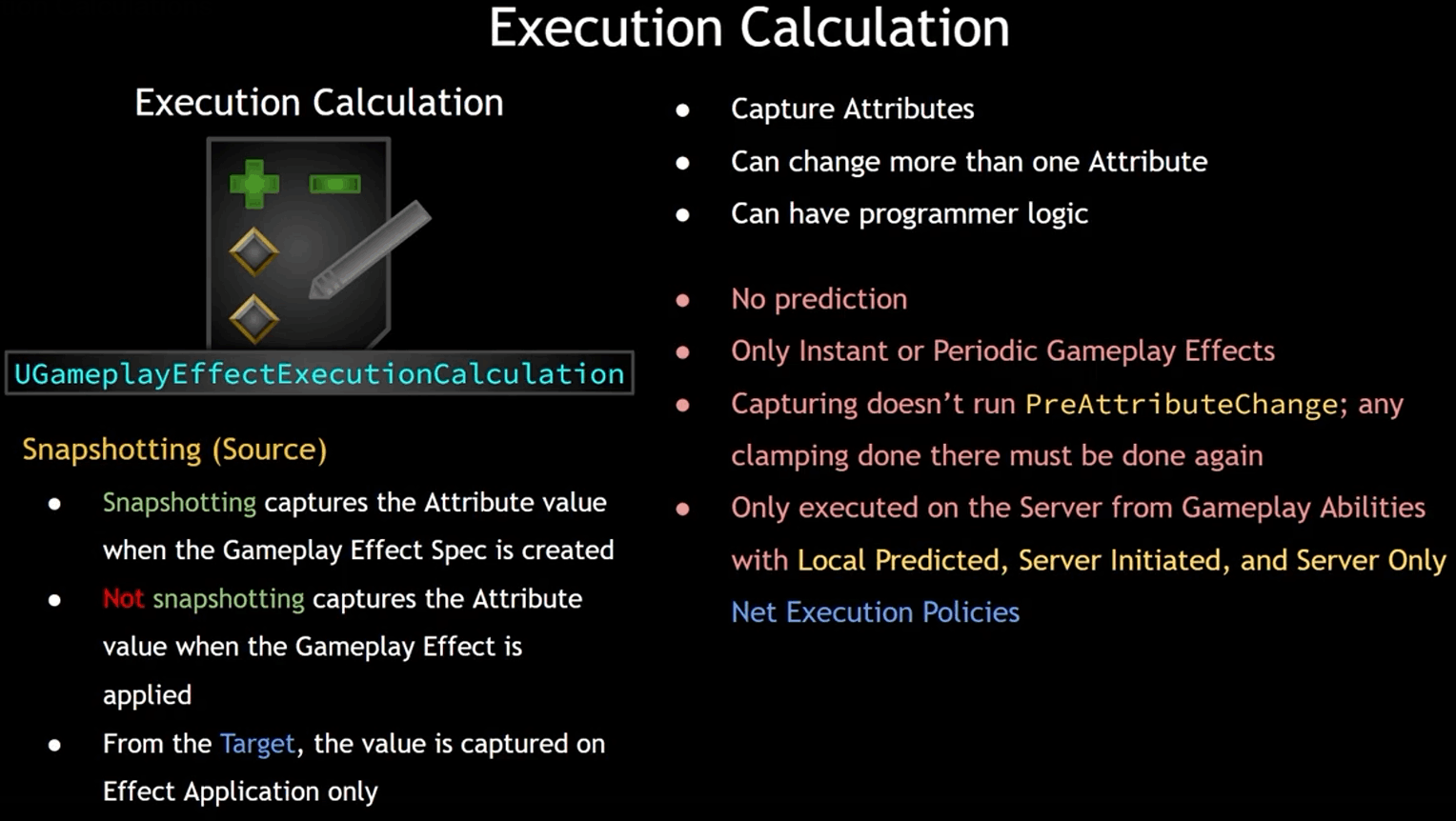

Execution

GE通过Execution实现更多自定义逻辑，这需要我们自行编写GameplayEffectExecutionCalculation逻辑。

Gameplay Cues

GE还可触发一些Gameplay Cues，有关Gameplay Cues详见 文章（TODO）。

Stacking

负责多个GE生效时的堆叠处理，可通过Limit Count设置该类GE的最大堆叠上限，通过Stacking Type设置堆叠种类。后者的有两个选项：

1. Aggregate by Source：多个Source Actor为当前Target Actor施加GE时，为每个Source Actor持有Stack计数。即同一Source Actor对任意Target Actor施加超过当前计数的GE时，超过计数的GE暂时不生效。
2. Aggregate by Target：多个Source Actor为当前Targe t Actor施加GE时，为当前Target Actor持有Stack计数。即任意Source Actor对同一Target Actor施加超过计数的GE时，超过计数的GE暂时不生效。

常用操作

对目标Actor施加GE

要想对目标Actor施加GE，需要完成如下步骤：

1. 获取目标Actor自己的ASC；
2. 通过TargetASC->MakeEffectContext()，创建FGameplayEffectContexxtHandle（封装GEContext和工具函数），并通过它的AddSourceXXX()成员函数添加Source Actor或其他Source UObject类；
3. 通过TargetASC->MakeOutgoingSpec()创建FGameplayEffectSpecHandle（封装GESpec和工具函数），将GE实例化；
4. 通过TargetASC->ApplayGameplayEffectSpecToSelf()，对目标Actor的ASC施加GE；
5. 【可选】对于持续时间无限的GE，需要存储激活它的FActiveGameplayEffectHandle，以便后续通过TargetASC->RemoveActiveGameplayEffect()移除；

例如在Aura项目中，Source Actor 对 Target Actor 施加 GE 的通用函数如下：

AuraEffectActor.cpp点击展开/折叠代码

void AAuraEffectActor::ApplyEffectToTarget(AActor* InTargetActor, const FEffectActorGE& InEffectActorGE)
{
    if (InTargetActor->Implements<UAbilitySystemInterface>())
    {
        checkf(InEffectActorGE.GEClass, TEXT("[%hs] GEClass is empty, please fill out in editor!"), __FUNCTION__);

        // 1. 获取Target自己的ASC
        const TScriptInterface<IAbilitySystemInterface> ASCInterface = TScriptInterface<IAbilitySystemInterface>(
            InTargetActor);
        UAbilitySystemComponent* TargetActorAsc = ASCInterface->GetAbilitySystemComponent();
        // 2. 创建GEContextHandle(封装GEContext + 工具函数)
        FGameplayEffectContextHandle GEContextHandle = TargetActorAsc->MakeEffectContext();
        GEContextHandle.AddSourceObject(this);
        // 3. 创建GESpecHandle(封装GESpec + 工具函数)
        const FGameplayEffectSpecHandle GESpecHandle = TargetActorAsc->MakeOutgoingSpec(
            InEffectActorGE.GEClass, InEffectActorGE.GELevel, GEContextHandle);
        // 4. 对Target自己的ASC施加GE
        const FActiveGameplayEffectHandle ActiveGEHandle = TargetActorAsc->ApplyGameplayEffectSpecToSelf(
            *GESpecHandle.Data);

        // 5. 对于Infinite类GE, 需要存储激活它的FActiveGameplayEffectHandle, 以便后续移除它
        if (GESpecHandle.Data->Def->DurationPolicy == EGameplayEffectDurationType::Infinite &&
            InEffectActorGE.GERemovalPolicy == EEffectRemovalPolicy::EERP_RemoveOnEndOverlap)
        {
            ActiveInfiniteGEHandles.Add(ActiveGEHandle, TargetActorAsc);
        }
    }

    // 获取ASC的另一个方法:
    // UAbilitySystemBlueprintLibrary::GetAbilitySystemComponent(Target);
}
