02 - PRT

能解决实时环境光照的除了IBL外，还有PRT（Precomputed Radiance Transfer）。本文将先介绍一些PRT的数学基础（信号、基函数、球谐函数等），然后介绍PRT的算法，最后介绍一点2D小波函数内容。

回顾数学基础​

信号​

首先简要回顾一下在GAMES101中有关信号的内容。

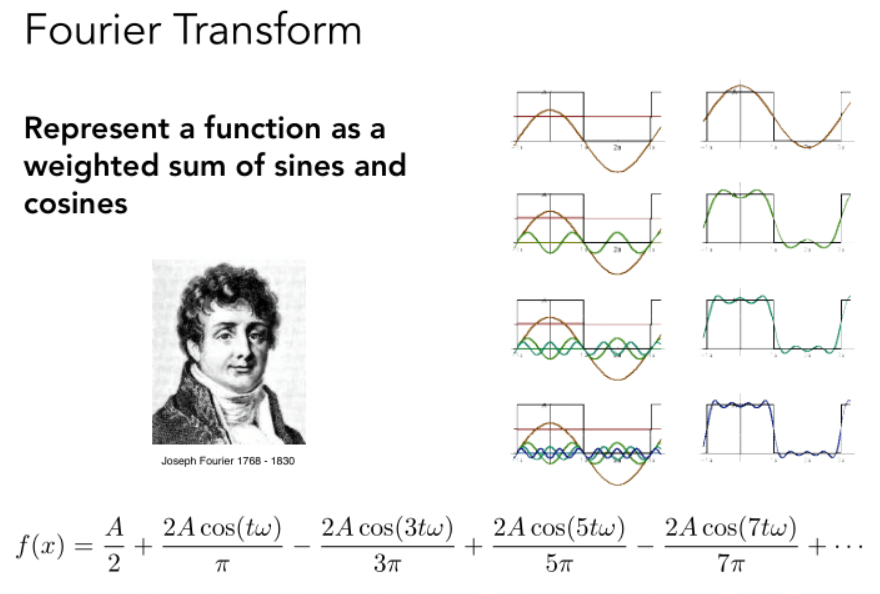

傅里叶变换​

函数f(x)可由一个常数项和若干sin, cos项近似表示。并且每个项都有自己的频率。

图片的频率​

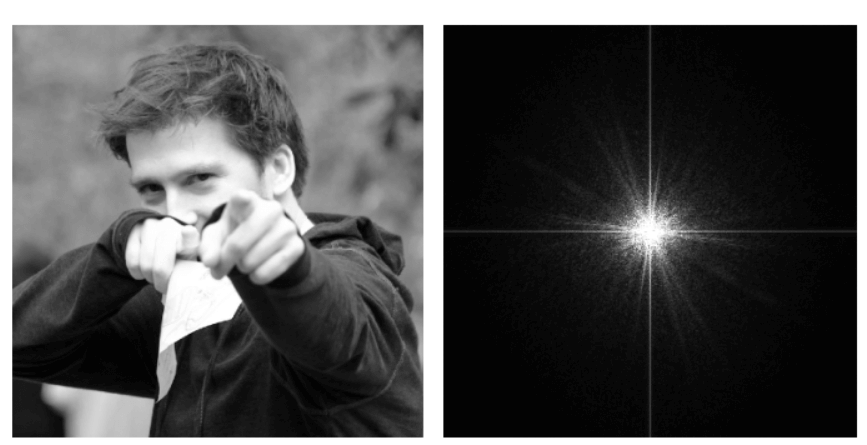

图片可通过傅里叶变换将时域转换为频域，右图也被称为图片的频谱图：

·

因此，可用不同大小的滤波核对图像进行过滤操作，保留需要的信息。例如下图使用 低通滤波器(Low-pass filter)，只保留图片的低频信息：

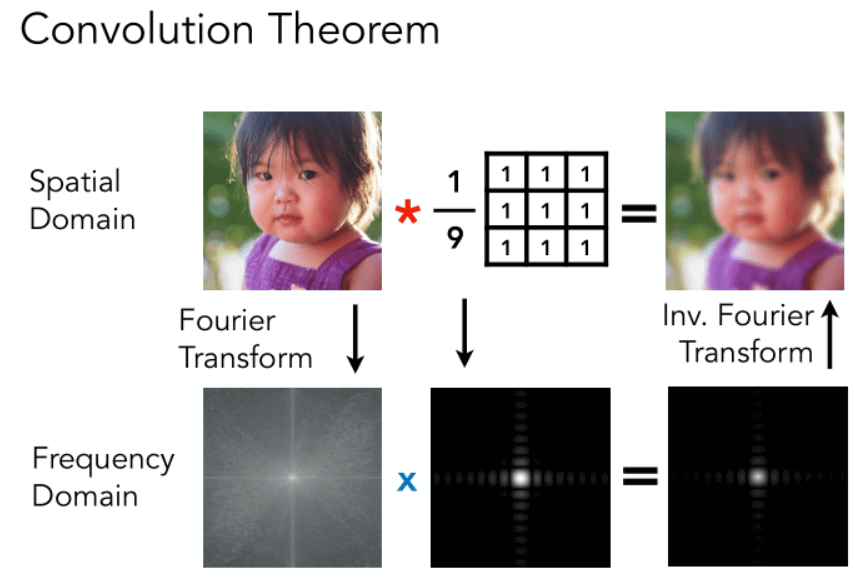

卷积理论​

在时域的卷积操作相当于在频域的乘积操作：

一些公理​

  • 两个函数乘积的积分可悲认为是滤波/卷积操作:

    ∫Ωf(x)g(x)dx\nonumber \int_\Omega f(x)g(x)\mathrm{d}x

  • 认为低频率就是函数光滑/变化满等。

  • 认为上面说的滤波操作中，它的最终频率是各函数中的最低频率。

基函数​

函数f(x)可被很多其他函数的线性组合描述：

f(x)=∑ici⋅Bi(x)\nonumber f(x)=\sum_ic_i\cdot B_i(x)

例如傅里叶展开系列，多项式系列都是基函数。

球谐函数(SH)​

定义​

球谐函数(Spherical Harmonics, SH)，是一系列定义在球面上的二维基函数（用两个角描述球面坐标，因此是二维）；也可看做是一维情况下的傅里叶函数。

它很适合用来直接分析球面上一些函数的性质。

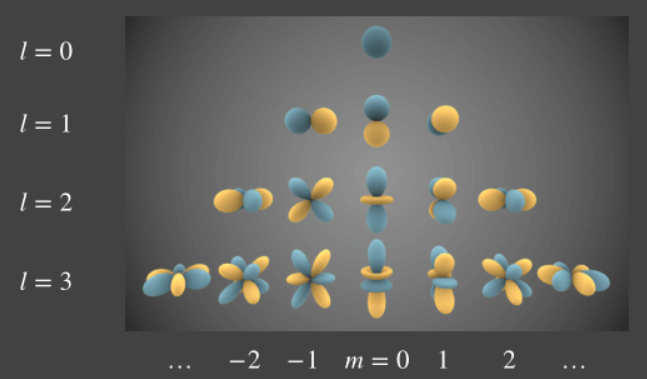

在这个图中：

  • 每行SH的频率都相同；
  • 颜色表示函数值的符号，值的大小是离原点的距离；
  • SH的阶数l与球谐函数数量的关系：2l+12l+1；
  • m是每一阶SH的编号；
  • 前n阶SH的总数为：n2n^2。

性质​

正交性​

SH 是正交的，每个SH基函数Bi(ω)B_i(\omega)​都由一个勒让德(Legendre)多项式组成。

简单投影/重建​

可通过**投影(Projection)**操作获得每个SH基函数前面的系数：

ci=∫Ωf(ω)Bi(ω)dω\nonumber c_i=\int_\Omega f(\omega)B_i(\omega)\mathrm{d}\omega

然后就能用若干项基函数和它前面的系数来 重建(Reconstruction) SH所描述的函数f(x)。引入SH的阶数越高，描述的高频信息也就相对越多。

简单旋转​

旋转一个SH，相当于旋转它的正交基。因此旋转后的SH可被 同阶基函数SH 线性表示。

简单卷积​

SH可进行简单的卷积操作。

低频​

SH重建出来的原函数是低频的，保留不了多少高频信息。

应用​

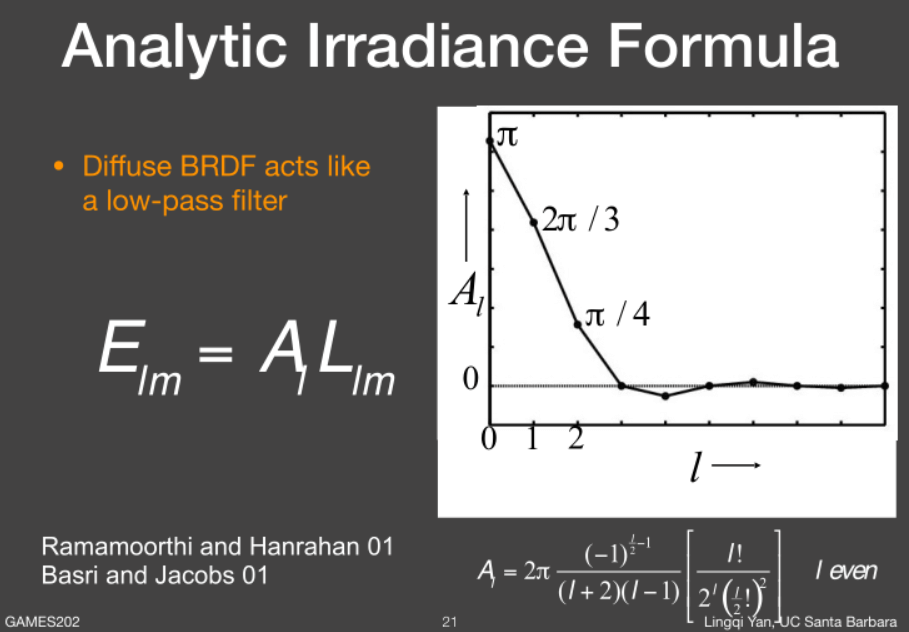

如图，diffuse BRDF可由前3阶的SH简要描述。从配图来看，diffuse BRDF是没有高频信息的，因为3阶以后的值基本为0。因此，diffuse BRDF是低频函数，而且光滑，就像一个低通滤波器。

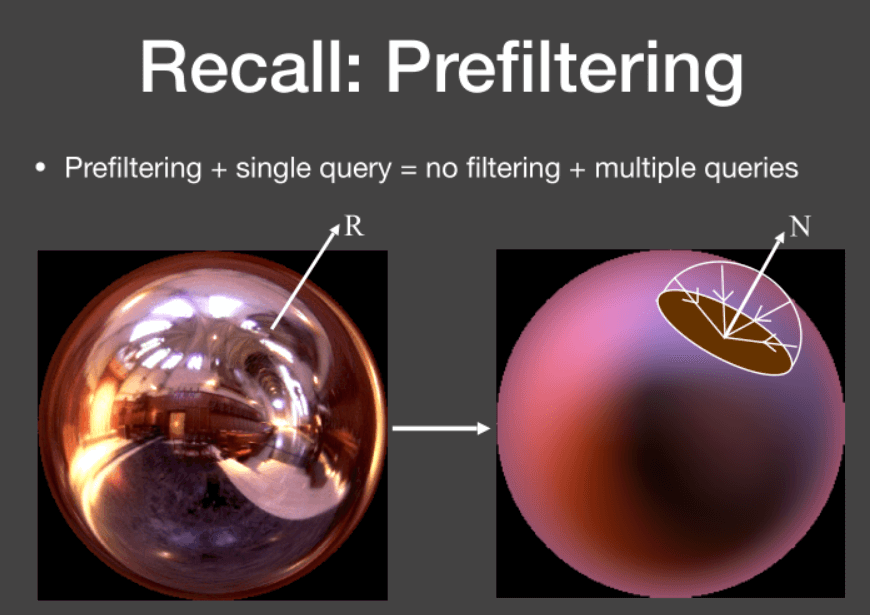

而这样的低通滤波器和环境光照的映射（相当于一个球面函数）相乘，就相当于做了个滤波/卷积操作，就能完成下图的预过滤阶段：

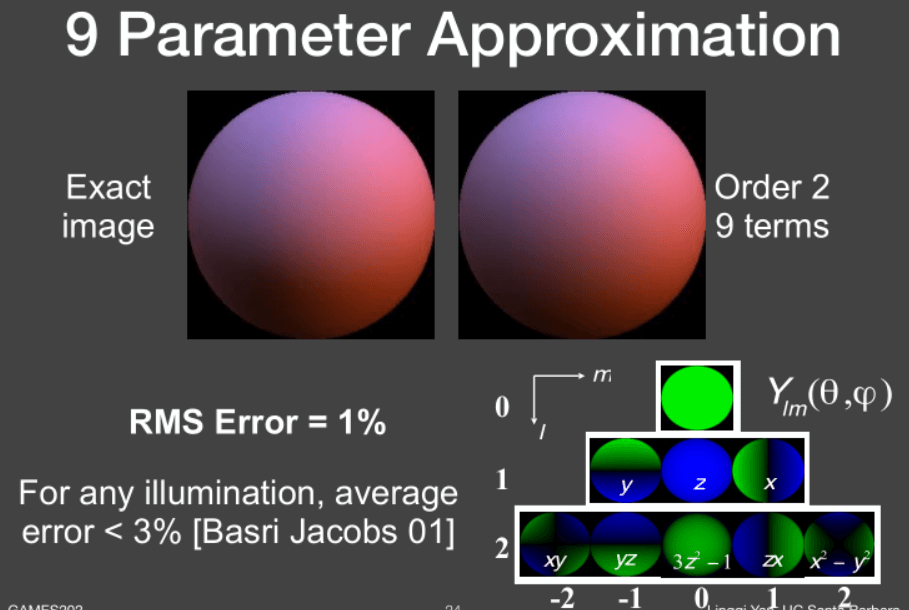

经研究发现，应使用前3阶共9个SH去描述diffuse BRDF，误差只有1%：

对于任何光照条件，只要物体材质是diffuse的，就都能用前三阶SH描述。

有了以上数学基础，就能开始PRT内容了。

PRT​

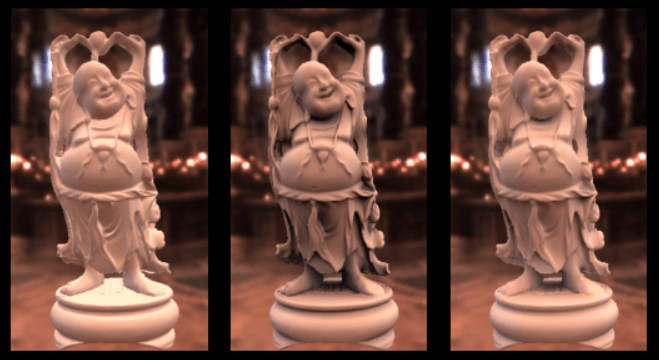

使用IBL进行环境光照的着色很好，但难解决阴影问题。而 PRT(Precomputed Radiance Transfer) 则不必担心阴影问题，它是 考虑阴影的环境光照，也是 静态场景的全局光照。

背景​

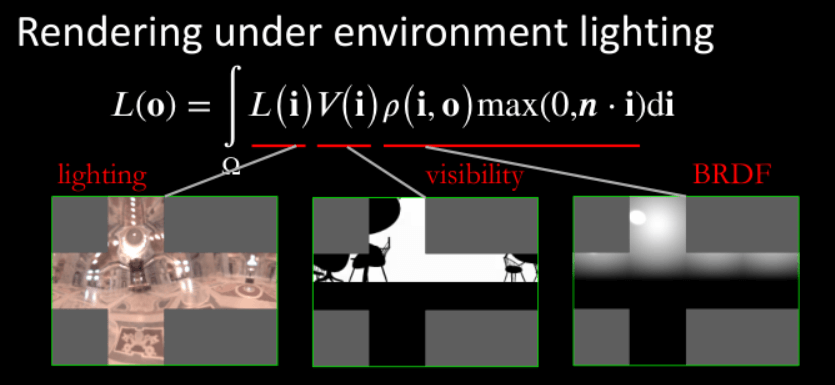

回顾一下考虑阴影(可见性)的RTR渲染方程：

其中，环境光，可见性，BRDF均可被存储为球面贴图。

如果使用暴力法求解渲染方程，那么需要对三个贴图进行采样，然后计算乘积。假设每张图小正方形的分辨率为64x64，那渲染一个着色点需要3x6x64x64次采样，很慢。

我们能不能像IBL那样，简化渲染方程从而简化计算呢？这正是PRT所做的事。

算法​

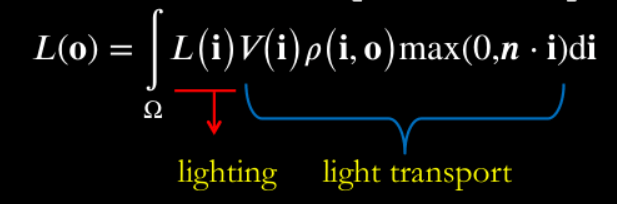

如图，PRT认为 整个场景只有光照在改变，可将渲染方程分为两部分：光照(Lighting) 和 光传输(Lighting Transport) 两部分。

PRT将光照项L(i)L(i)用基函数近似表示；而光传输部分是不变的，也能用基函数近似表示，可对它进行预计算，然后投影到基函数空间中。

在运行时只需通过几个乘法便完成了渲染方程的运算，很快。

diffuse材质​

如果材质是diffuse的，那么BRDF就是个常数ρ\rho，将它提取出来：

L(o)=ρ∫ΩL(i)V(i)max(0,n⋅i)di\nonumber L(\mathbf{o})=\rho\int_{\Omega}L(\mathbf{i})V(\mathbf{i})\mathrm{max}(0,\boldsymbol{n}\cdot\mathbf{i})\mathrm{d}\mathbf{i}

然后我们用基函数近似光照项：

L(i)≈∑liBi(i)\nonumber L(\mathbf{i})\approx\sum l_iB_i(\mathbf{i})

带入渲染方程，有

L(o)≈ρ∑li∫ΩBi(i)V(i)max⁡(0,n⋅i)di\nonumber L(\mathbf{o})\approx\rho\sum l_i\int_\Omega B_i(\mathbf{i})V(\mathbf{i})\max(0,\boldsymbol{n}\cdot\mathbf{i})\mathrm{d}\mathbf{i}

我们发现，这个积分项就是可进行预计算的光传输项在某基函数SH上的投影。

因此有

L(o)≈ρ∑liTi\nonumber L(\mathbf{o})\approx\rho\sum l_iT_i

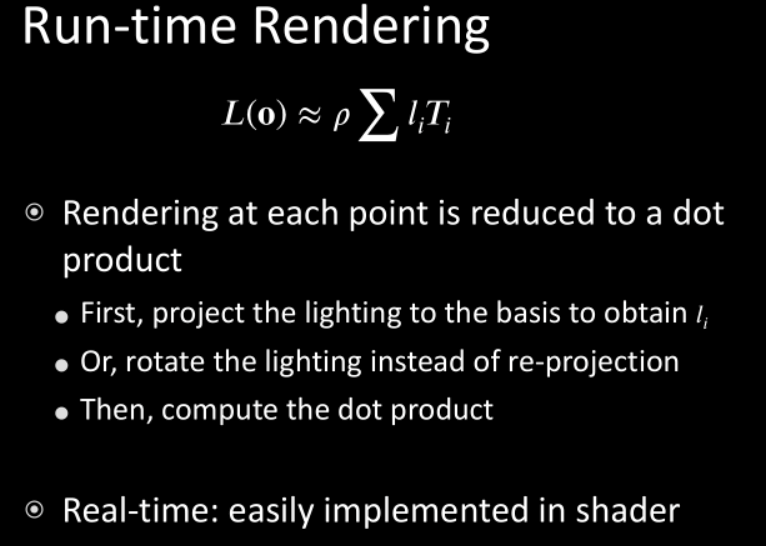

现在只需计算向量点乘即可完成渲染方程的计算，如何计算点乘？下图给出答案：

glossy材质​

如果材质是glossy的，那么BRDF就不是常数，是ρ(i,o)\rho(\mathbf{i,o})，一个四维函数。那么有：

L(o)≈∑liTi(o)\nonumber L(\mathbf{o})\approx\sum l_iT_i(\mathbf{o})

发现右边有个2D函数，计算复杂。

接下来将Ti(o)T_i(\mathbf{o})用基函数(SH)近似：

Ti(0)≈∑tijBj(o)\nonumber T_i(\mathbf{0})\approx\sum t_{ij}B_j(\mathbf{o})

那么就有：

L(o)≈∑(li(∑tijBj(o)))\nonumber L(\mathbf{o})\approx \sum\left(l_i \left(\sum t_{ij}B_j(\mathbf{o})\right)\right)

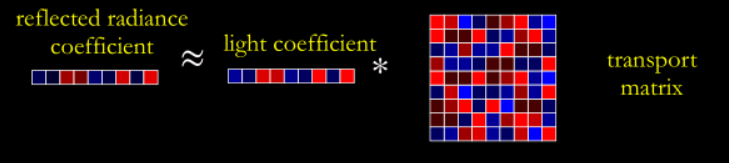

将这些项可视化表示，就是：

  • Shading结果，关于o\mathbf{o}的一维向量；
  • lil_i，一维向量；
  • tij×Bj(o)t_{ij}\times B_j(\mathbf{o})​，二维矩阵。

我们只需计算向量和矩阵的乘积就能解出渲染方程。

代价​

但代价是什么？

  • 空间上：任何一个着色点都要存储这个transport矩阵
  • 时间上：通常选用3/4/5阶SH描述，导致diffuse情况需要N2N^2次点乘；glossy情况需要N2×(N2×N2)N^2\times (N^2\times N^2)次向量矩阵乘法。

多次弹射​

前面只说了环境光弹射一次的情况，这里讨论一下环境光弹射多次的情况（它们都差不多）。

描述光传输路径​

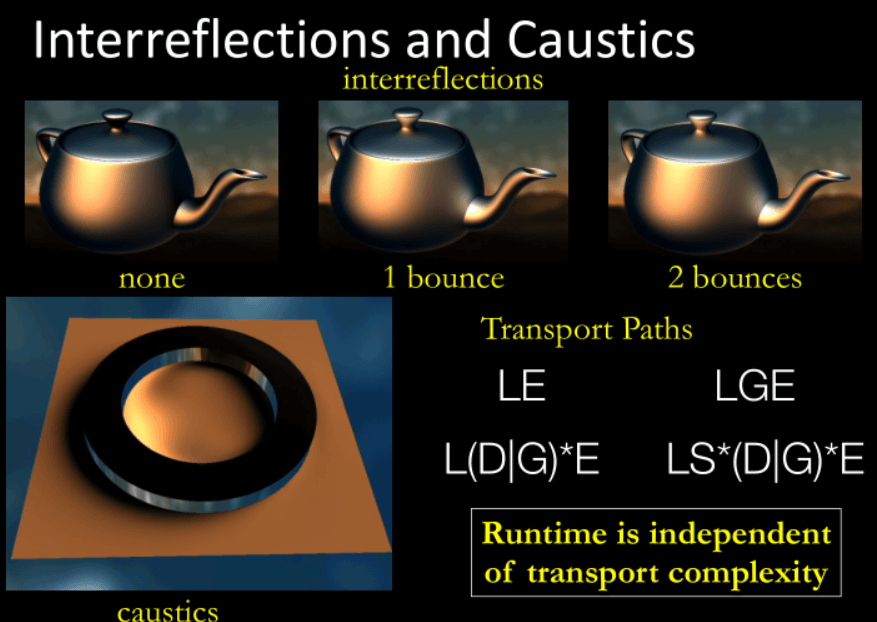

我们可以像编译原理那样描述光的传输路径：

  • LE：直接光照，反射光直接进入眼睛，对应下图none情况。
  • LGE：反射光会弹到glossy材质物体上，然后再次反射进入眼睛，对应下图 1 bounce 情况。
  • L(D|G)*E：LGE的通用版本。反射光会弹到diffuse/glossy材质物体上，并且会再次经反射弹到diffuse/glossy物体上......直到弹射*次后才反射进入眼睛，对应下图 2 bounces 情况。
  • LS*(D|G)*E：在前者基础上，光线会先到specular材质物体上进行多次反弹，然后才会做前者的工作，对应下图 caustics 情况。

因此，任何光路可被描述为 L + Transport，而后者可被预计算，不影响运行时时间。

对光传输的理解​

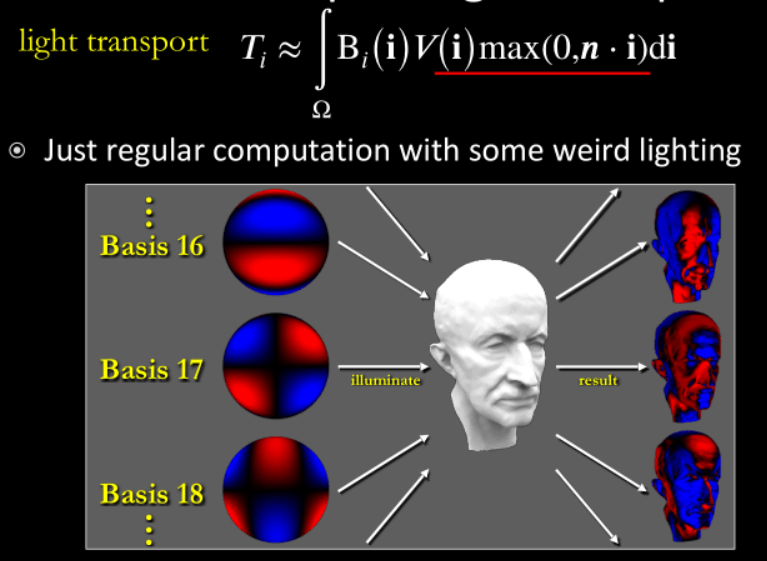

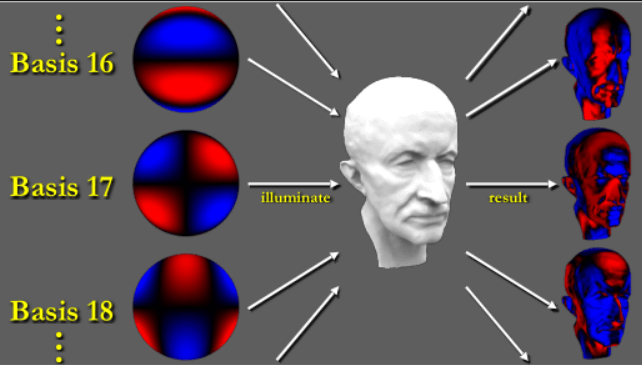

如图，光传输的计算可理解为，求在不同SH基函数下计算渲染方程（着色），然后将着色结果综合起来。

总结​

PRT使用SH近似描述了渲染方程的光照项和光传输项，我们在预计算阶段计算并存储光传输的所有可能结果，然后在运行时，将光照项和光传输项进行点乘/向量矩阵乘法即可（方式取决于物体的材质）。

当然，PRT也存在一些限制：

  • 由于使用球谐函数SH作为基函数，它只能描述低频的内容，不适合描述高频的（因为付出代价很大，往往要26阶才能描述较准确）
  • 虽然光源可以是动态的，但场景、材质必须是静态的。因为后者是经过预计算的。
  • 预计算需要的数据存储太大。

为了缓解这些限制，人们也是做了许多工作：

  • 使用更多种类的基函数；
  • 让两个积分点乘变成三个；
  • 允许场景、材质稍微动态一点；
  • 将PRT应用在更多领域（半透明材质，头发等）；
  • 通过推导解析解进而减少预计算。

更多基函数​

除了球谐函数SH，多项式函数等基函数外，还有很多：

  • 小波函数（Wavelet）
  • 带球调和函数（Zonal Harmonics）
  • 球面高斯函数（Spherical Gaussian，SG）
  • 阶跃长函数（Piecewise Constant）

小波函数​

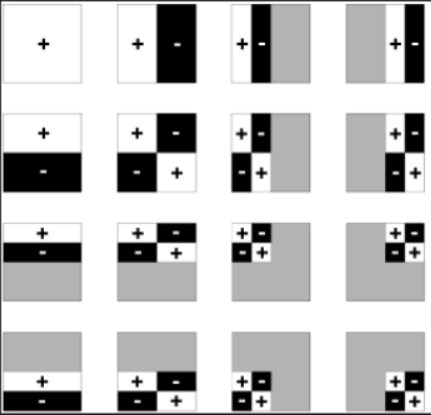

这里介绍的是2D Haar小波函数，它定义在图像块上。

特点​

  • 投影操作：

    可以将图像投影到各个基函数上，然后保留系数不为0的项，进而得到近似结果。这种近似也被称为非线性(non-linear)近似。

  • 支持全频率：

    小波函数的特性支持它描述全频率的信息。

应用​

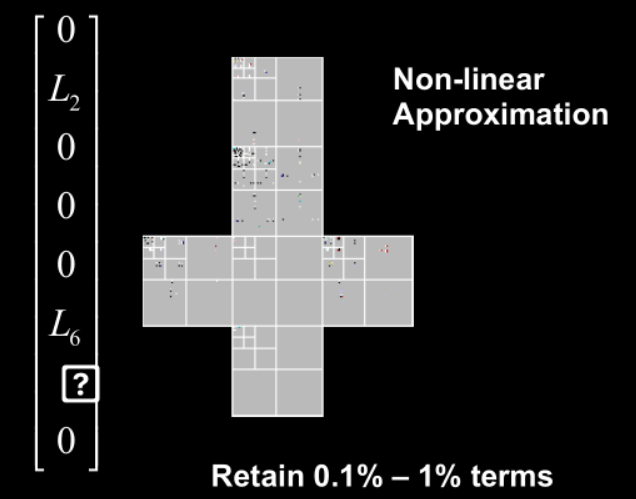

可以对CubeMap上的每个图做小波变换，高频信息留在左下，右下，右上三块；低频信息放在左上。然后左上又能做一次小波变换……

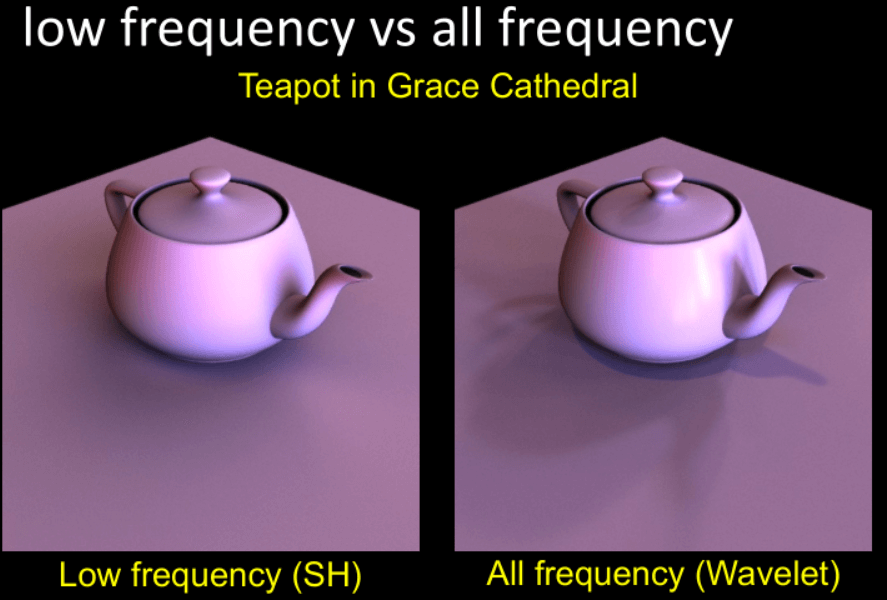

渲染结果如下，可见很好地描述了高频信息：

参考资料​

GAMES202: 高质量实时渲染 (ucsb.edu)
